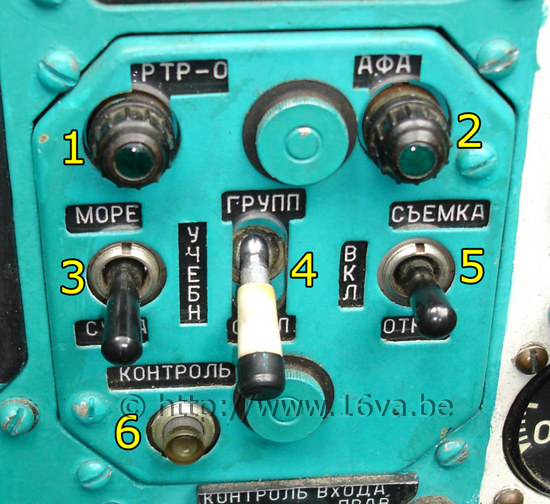

Control panel Voici le panneau de contrôle des équipements de reconnaissance d'un MiG-25RBT. Il était situé en bas de la moitié gauche du tableau de bord. Les autres variantes du MiG-25RB utilisaient des boîtiers adaptés à leurs spécificités, mais toujours de forme identique et placés au même endroit.

1 - Lampe témoin du Tangaj
2 - Lampe témoin des appareils photo
3 - Interrupteur trois positions pour la sélection des bandes de fréquence radar à écouter.
     Haut : bandes maritimes
     Centre : entraînement
     Bas : bandes terrestres
4 - Haut : les données sont enregistrées sur bande magnétique
     Bas : pas d'enregistrement
5 - Haut : commande manuelle des appareils photo
     Centre : appareils photo déclenchés par le Peleng
     Bas : appareils photo hors service
6 - Bouton de test du Tangaj

Here is the control panel for the reconnaissance equipments of a MiG-25RBT. It was located at the bottom of the instrument panel in the left half. The other MiG-25RB variants were equipped with control panels adapted to their specificities. They were of identical shape and located at the same place.

1 - Tangazh status light
2 - Cameras status light
3 - Three-position switch to select the radar frequency bands to listen.
     Up: sea radar bands
     Center: training
     Down: ground radar bands
4 - Up: data are recorded on magnetic tape
     Down: no recording
5 - Up: manual command for cameras
     Center: the cameras are triggered by the Peleng
     Down: cameras off
6 - Tangazh test button
