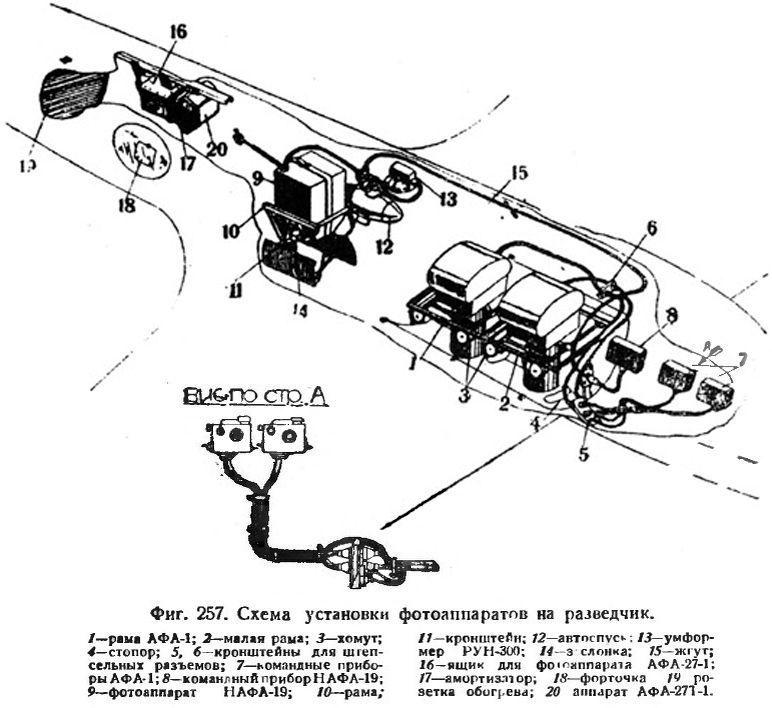

Disposition des appareils photo et de leurs organes de contrôle dans un Pe-2R. On distingue deux caméras AFA-1 montées sur leus châssis et leurs boîtiers de contrôle sont dans le cockpit (7 et gros plan A). Un appareil NAFA-19 (9) occupe la position de la caméra AFA-B (boîtier de commande 8). Le N°12 est un timer lié aux bombes éclairantes qui occupent la soute à la place des appareils AFA-1 pour les missions nocturnes. La NAFA-19 photographie ainsi automatiquement lorsque les bombes FOTAB se consument après leur largage. Le N°16 est la boîte pour loger l'appareil AFA-27T-1 (20).

Arrangement of cameras and their control devices in a Pe-2R. There are two AFA-1 cameras mounted on their cradle and their control boxes are in the cockpit (7 and close-up A). A NAFA-19 camera (9) occupies the position of the AFA-B camera (control box 8). No.12 is a timer linked to the flare bombs located in the bomb bay in place of the AFA-1 cameras for night missions. The NAFA-19 thus photographs automatically when the FOTAB bombs burn after their release. No.16 is the box intended to house the AFA-27T-1 camera (20).
