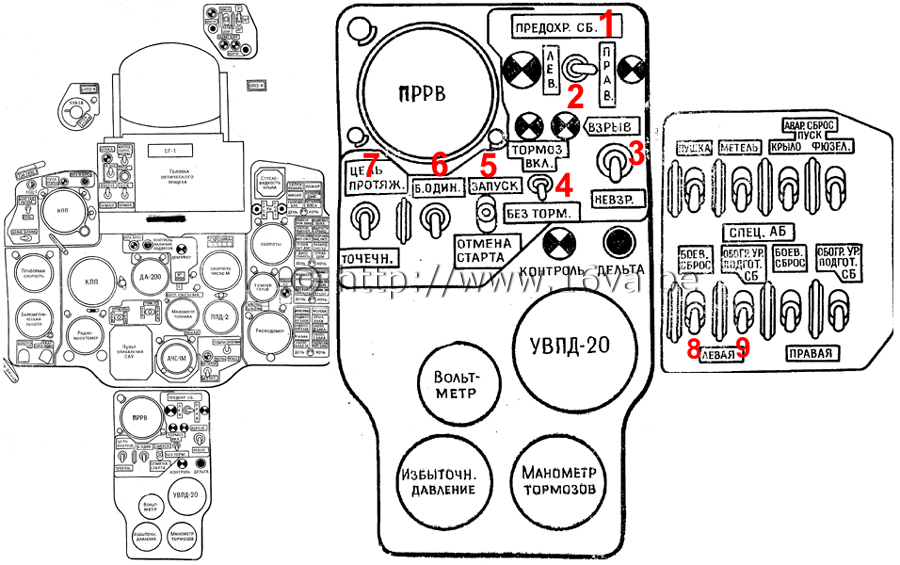

Ces schémas sont extraits d'un manuel d'isntruction pour les pilotes concernant l'article 32-25 publié en 1979. Tout l'armement que pouvait emporter le MiG-27 y était détaillé, à l'exception des armes spéciales. Cependant, les consoles relatives aux bombes nucléaires y étaient bien détaillées. L'image de gauche montre le tableau de bord complet en guise de référence. On y voit séparément en haut à gauche l'indicateur d'angle d'attaque UUA-1A et les deux lampes d'avertissement de part et d'autre du collimateur (petits rectangles). Le boîtier tout en haut à droite est relatif au bombardement en ressource.
La console principale de contrôle des armes nucléaires était au centre en bas, juste derrière le manche à balais. Une autre console nettement plus petite était située du côté droit en avant, contre le flanc du fuselage.

CONSOLE PRINCIPALE :
1- Protection des bombes spéciales
2- Gauche / Droite (sélection du point d'emport n°1 [gauche] - ou n°2 [droit])
3- Détonation / pas de détonation
4- Largage avec frein (parachute) / sans frein
5- Lancement (activation) / Abandon activation
6- Largage individuel (ne concerne que les bombes conventionnelles)
7- Intervalle cible (bombardement en ressource) / Objectif pointé (bombardement direct)
Le grand cercle "PRRV" en haut à gauche n'était pas un instrument, mais un gros commutateur permettant de sélectionner l'armement (roquettes, missiles, bombes, bombe spéciale).
On distingue à droite sous le point n°3 la mention Del'ta du système de radioguidage des missiles air-sol.
Les quatre autres instruments sont un voltmètre, un indicateur UVPD-20 à deux aiguilles affichant l'altitude nominale à l'intérieur du cockpit pressurisé et la différence entre la pression en cabine et la pression atmosphérique, un indicateur de surpression et le manomètre relatif à la pression des freins.

CONSOLE LATERALE:
8- Largage de combat
9- Préchauffage des armes spéciales
8 et 9 pour point d'emport n°1 / les deux interrupteurs suivants identiques pour point d'emport n°2
Le premier interrupteur en haut à gauche porte la mention Pouchka (Canon), tandis que le second porte la mention Metel', soit le système de support du missile antiradar Kh-28 qui ne fut pas adopté sur le MiG-27.
Les deux autres interrupteurs contrôlaient le largage d'urgence des charges sous les ailes (à gauche) et le fuselage (à droite).

Photo du cockpit du MiG-27 exposé à Monino (console centrale et console latérale) > Lien.

These diagrams are taken from an instruction manual for pilots about the article 32-25 published in 1979. All the armament that the MiG-27 could carry was detailed there, with the exception of special weapons. However, the consoles related to the nuclear bombs were well detailed. The image on the left shows the complete instrument panel for reference. The UUA-1A angle of attack indicator is top left and two warning lamps on both sides of the HUD (small rectangles) are shown. The control box at the very top right was related to toss bombing.
The main nuclear weapons control console was in the center at the bottom, just behind the control column. Another much smaller console was located on the right side forward, against the side of the fuselage.

MAIN CONSOLE:
1- Protection of special bombs
2- Left / Right (selection of hardpoint n°1 [left] - or n°2 [right])
3- Detonation / no detonation
4- Release with brake (parachute) / without brake
5- Launch (activation) / Abandon activation
6- Individual release (only for conventional bombs)
7- Target range (toss bombing) / Pin-point (direct bombardment)
The large "PRRV" circle in the upper left corner was not an instrument, but a large switch used to select weaponry (rockets, missiles, bombs, special bomb).
We can see on the right under point n°3 the mention Del'ta of the air-to-ground missile radio guidance system.
The other four instruments are a voltmeter, a two-needle UVPD-20 indicator displaying the nominal altitude inside the pressurized cockpit and the difference between the pressure in the cabin and atmospheric pressure, an overpressure gauge and the brake pressure gauge.

SIDE CONSOLE:
8- Combat Drop
9- Preheating of special weapons
8 and 9 are for hardpoint n°1 / the next two switches are the same for hardpoint n°2
The first switch at the top left is labeled Pushka (Cannon), while the second is labeled Metel', i.e. the support system for the Kh-28 anti-radar missile that was abandoned on the MiG-27.
The other two switches controlled the emergency drop of wings (left) and fuselage (right) loads.

Photo of the MiG-27 cockpit at Monino (main console and side console) > Link.
