Mi-9 Mi-9 Mi-9

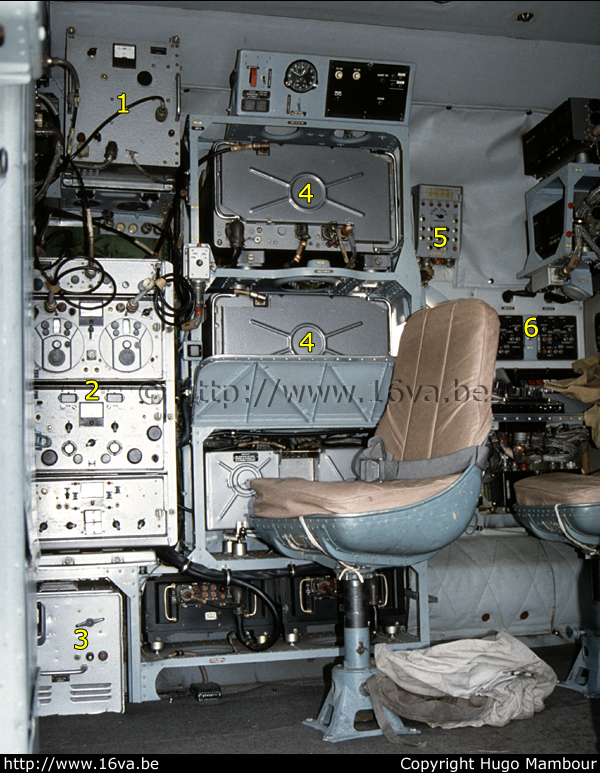

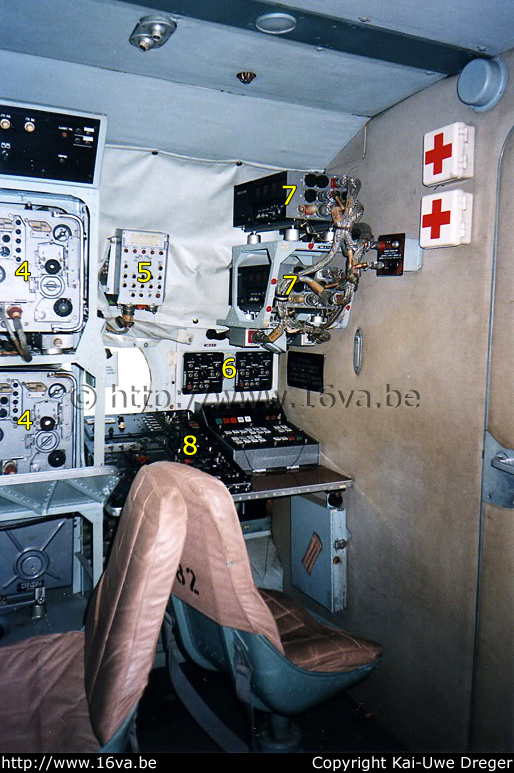

Vue depuis la porte d'accès latérale de l'intérieur d'un Mi-9 est-allemand stocké et vues de l'intérieur du Mi-9 préservé au musée de Cottbus.

1-   Amplificateur du relais radio R-405MPB (10W - ondes décimétriques. Un autre amplificateur
      FM de 25W etait monté sur la cloison en haut à gauche)
2-   Relais radio R-405MPB (4 modules)
3-   Alimentation du relais radio R-405MPB
4-   Radios R-111 (compartiments fermés et ouverts)
5-   Boîtier permettant de connecter les radios aux différents postes de travail ainsi qu'aux
      encrypteurs T-817
6-   Deux consoles B-3 de commande des encrypteurs T-817
7-   Deux modules B-2 de contrôle des systèmes T-817 (deux autres boîtiers du système étaient
      logés dans le compartiment arrière)
8-   Console d'opération de différentes radios - celle à droite fait sans doute partie de la suite
      T-817

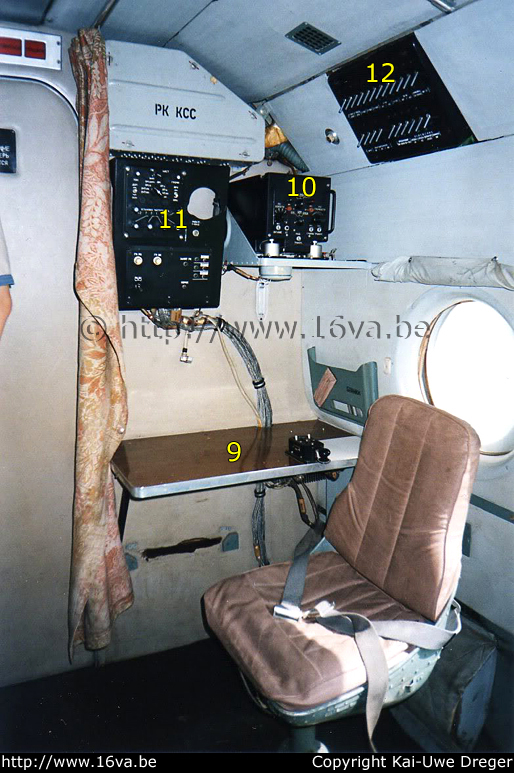

9-   La machine à coder M-125 "Fialka" était certainement posée sur cette tablette (notez le
      rideau). On remarquera à droite la clé de Morse
10- Interface P-590A pour la machine M-125 (envoi automatique des messages codés sous forme
      de code morse et lecture de bandes de papier perforé)
11- Unité de contrôle pour les transmissions en morse
12- Panneau de commande pour toutes les radios, les interfaces, les magnétophones, les
      transformateurs et l'éclairage

The view looking inside an East German Mi-9 as seen from the lateral access door and pictures taken inside the Mi-9 preserved at the Cottbus museum.

1-   R-405MPB radio-relay amplifier (10W - decimetric waves. Another 25W FM amplifier was mounted
      on the bulkhead, top left)
2-   R-405MPB radio-relay (4 modules)
3-   Power supply for the R-405MPB radio-relay sets
4-   R-111 radios (compartments closed and open)
5-   Switchbox used to connect the radios to the different work stations and to the T-817 encryption
      devices
6-   Two B-3 command consoles for the T-817 encryption devices
7-   Two B-2 control modules for the T-817 encryption devices (two more of the system's electronic
      boxes were located inside the rear compartment)
8-   Operation consoles for different radios - the right-hand console most probably was related to the
      T-817 sytems
9-   The M-125 "Fialka" coding machine was most probably located on this table (note the curtain) - a
      Morse key was on the right
10- P-590A interface for the M-125 coding machine (automatic sending of coded messages in morse
      code and reading of punched paper tapes)
11- Control unit for morse code transmissions
12- Command panel for all the radios, the interfaces, the tape recorders, the transformers and the
      lighting
