PKV

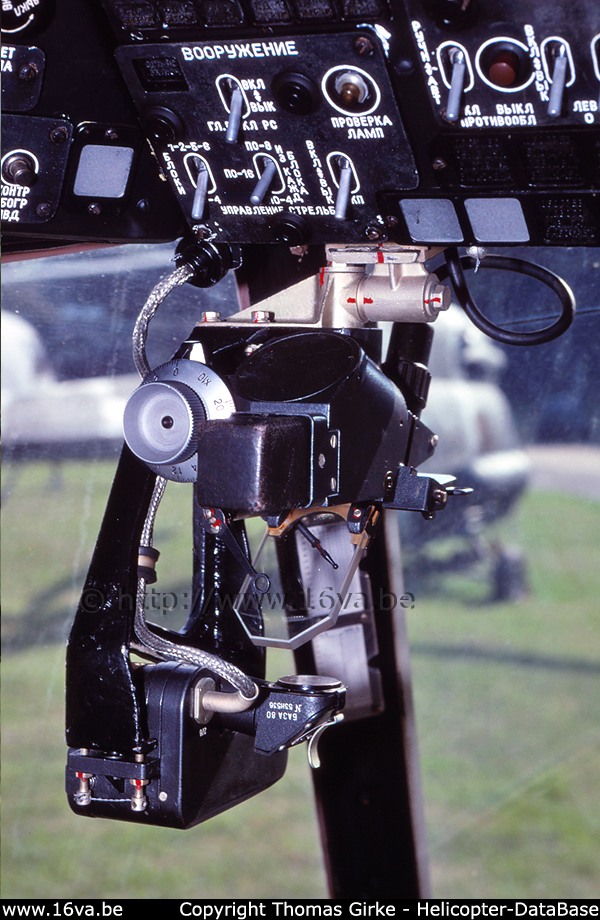

Le viseur PKV destiné au tir des roquettes non guidées, était situé à gauche, devant le pilote. Le collimateur était ici équipé d'une caméra d'enregistrement FUP-2-1V montée en-dessous.
Les commandes de sélection de l'armement étaient située au-dessus.
Le commutateur de gauche permettait de sélectionner les paniers lance-roquettes. Comme cette photo a été prise à l'intérieur d'un Mi-8TVK est-allemand, il y en avait six (sélection des pods 1-2-5-6 en haut et 3-4 en bas).
Le second commutateur concernait la sélection du nombre de roquettes par salve, soit 4, 8 ou 16 par conteneur.
Sur les Mi-8TV dotés de seulement quatre conteneurs, le panneau de commande était différent. Il était possible de sélectionner les conteneurs externes ou internes, ainsi que le tir par salves de huit roquettes ou en série.


The PKV sight was located on the left side in front of the pilot. The latter used it to fire unguided rockets. A FUP-2-1V recording camera was mounted under the collimator.
The weapons control box was located above.
The left-hand switch was used to select the rocket pods. As this picture was taken inside an East-German Mi-8TVK, there were six of them (switch up: pods n° 1-2-5-6 / switch down: pods n°3-4).
The right-hand switch concerned the selection of the number of rockets per burst, ie 4, 8 or 16 per pod.
On the Mi-8TV equipped with only four rocket pods, the control panel was different. It was possible to select the inner or the outer pods, as well as the firing by bursts of eight rockets or in series.
