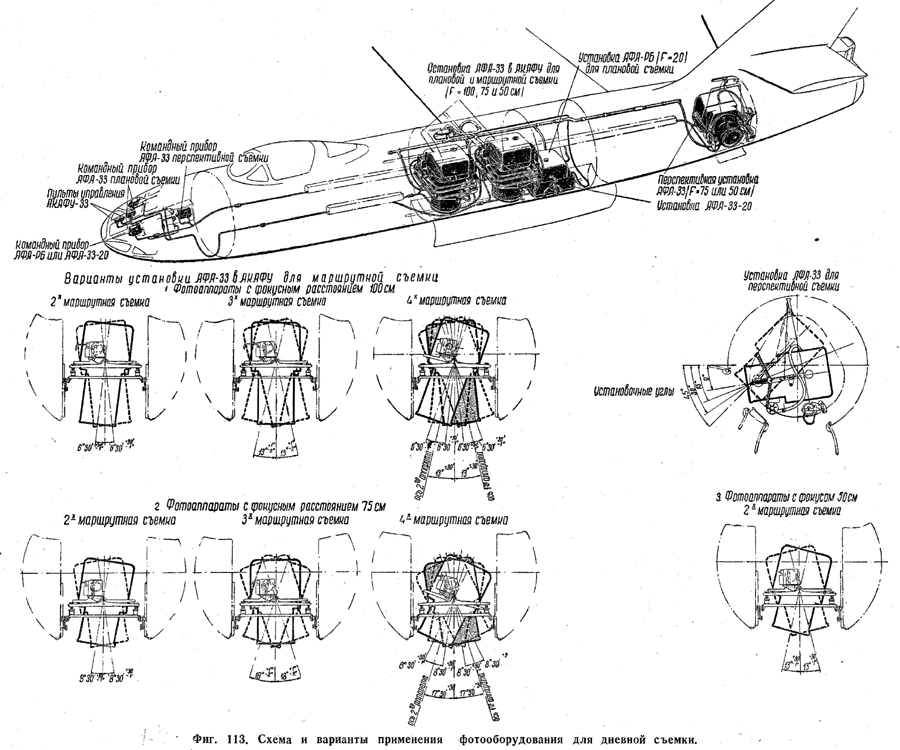

Schéma détaillant la configuration "diurne" des appareils photo d'un Il-28R. Deux AFA-33 (50,75 ou 100) et un AFA-33-20 sont montés dans la soute à bombe, tandis qu'un AFA-33 (50 ou 75) est monté dans la queue de l'appareil. Les boîtiers de commande des appareils sont dans le nez vitré. On voit ensuite les angles d'orientation possibles pour des appareils AFA-33 d'une focale de 100 cm ainsi que pour celui situé dans la queue. Le braquage des appareils munis d'une focale de 75 cm est illustrée en bas, avec, tout à droite, l'option pour une focale de 50 cm.

Diagram detailing the "daytime" configuration of the cameras of an Il-28R. Two AFA-33 (50, 75 or 100) and one AFA-33-20 are mounted in the bomb bay, while another AFA-33 (50 or 75) is mounted in the tail of the aircraft. The cameras control boxes are in the glazed nose. We then see the possible orientation angles for AFA-33 cameras with a focal length of 100 cm as well as for the one located in the tail. The orientation angles for cameras with a focal length of 75 cm is illustrated at the bottom, with, on the far right, the option for a focal length of 50 cm.
