Brand diagram

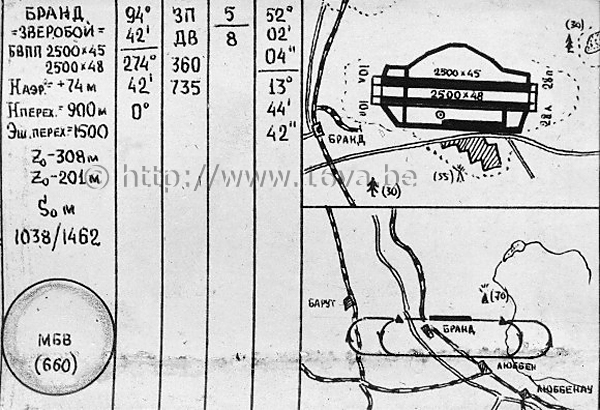

L'équivalent soviétique des "Flight information publications" de l'OTAN qu'emportaient les équipages étaient vraisemblablement des reproductions manuelles de documents officiels. Dans la colonne de gauche et de haut en bas, apparaissent les informations suivantes : le nom de l'aérodrome (Brand), le nom de code radio du terrain (Zveroboy - Millepertuis), les dimensions des pistes, l'altitude par rapport au niveau de la mer. Le cercle en bas indique l'altitude de survol minimum. Les colonnes de droite indiquent les coordonnées géographiques du point de référence du terrain et ce qui semble être les orientations précises (degrés et minutes) des pistes 10/28 gauche et droite, ainsi que la valeur de la déclinaison magnétique de 0°. © Sadzulewski.

The Soviet equivalent of the NATO Flight information publications carried by the crews were probably manual reproductions from official documents. The following informations appear in the left-hand column, from top to bottom: airfield name (Brand), aerodrome radio code (Zveroboy - St John's wort), runway(s) dimensions, altitude. The circle at the bottom indicates the minimum overfly altitude. The right columns indicate the geographical coordinates of the airfield reference point and what seems to be the precise orientations (degrees and minutes) of runways 10/28 left and right, as well as the magnetic variation of 0°. © Sadzulewski.
